Комбинированная каналопромывочная машина на базе шасси КАМАЗ это многофункциональный образец спецтехники коммунального хозяйства, объединяющий в одном транспортном средстве возможности двух принципиально разных типов оборудования.
Такая машина способна одновременно выполнять функции вакуумной, илососной и каналопромывочной техники, что существенно расширяет диапазон решаемых задач и повышает экономическую эффективность эксплуатации.
Назначение и сферы применения комбинированной техники
Основное предназначение данной техники механизированная очистка трубопроводов городской ливневой и канализационной сетей от засоров, очистка заполненных канализационных колодцев, выгребных ям и отстойников от ила, песка и иных отложений с последующим вывозом их к месту утилизации. Машина востребована при обслуживании ливневой канализации, фекальных стоков, септиков и дренажных систем на объектах различного масштаба от небольших коммунальных предприятий до крупных городских водоканалов.
Рабочее оборудование комбинированной машины монтируется на автомобильное трехосное шасси КАМАЗ-65115 или двухосное КАМАЗ-53605. Выбор шасси определяется условиями эксплуатации и требуемой грузоподъемностью. Для работы в стесненных условиях городской застройки нередко применяется более компактное двухосное шасси, тогда как для обслуживания магистральных коллекторов большого диаметра предпочтительнее трехосная база с повышенной нагрузочной способностью.
Ключевое преимущество комбинированной компоновки заключается в том, что объединение илососного и каналопромывочного оборудования позволяет использовать при прочистке трубопроводов одну машину вместо двух. Это сокращает расходы на топливо, снижает потребность в обслуживающем персонале и уменьшает время простоя коммунальных служб при ликвидации аварийных засоров.

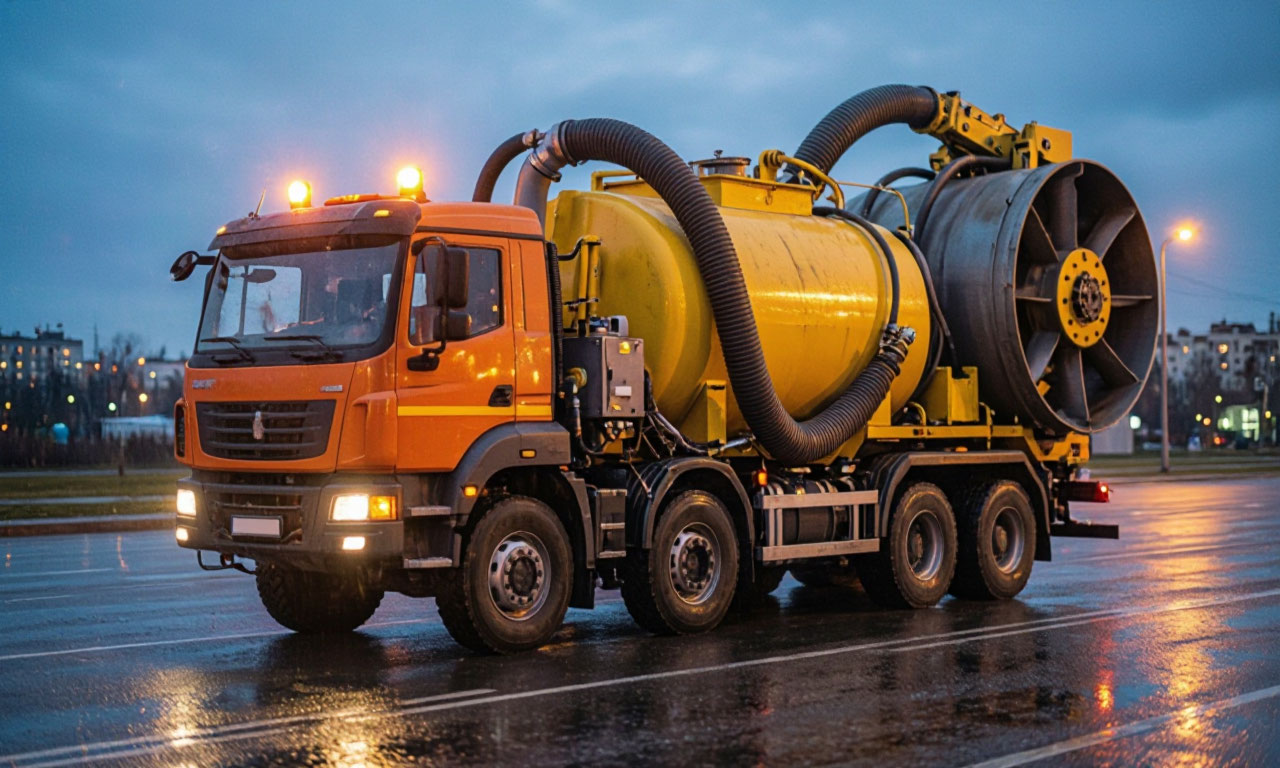

Конструктивные особенности и состав специального оборудования
Специальное оборудование комбинированной машины включает несколько взаимосвязанных систем, каждая из которых выполняет свою функцию. Центральным элементом компоновки является цистерна для сточных вод, разделенная на отсеки. В зависимости от модели и производителя объем иловой цистерны составляет от 5,75 до 10 кубических метров, а объем баков для чистой технологической воды варьируется от 1,3 до 5,45 кубических метров.
Конструкция цистерны выполняется из стального листа толщиной 6 миллиметров, все сварные соединения выполнены сплошным швом. Круглое сечение емкости обеспечивает равномерное распределение нагрузок при работе под разрежением и упрощает выгрузку плотных донных отложений. Для удобства эксплуатации в задней части цистерны предусмотрен сливной фартук увеличенного объема с ребрами жесткости из нержавеющей стали.
Вакуумная система создает разрежение в иловой цистерне, необходимое для засасывания жидких и полужидких фракций из колодцев и отстойников. Производительность вакуумного насоса в зависимости от модели составляет от 720 до 3600 кубических метров в час, максимальное разрежение достигает 0,08 мегапаскаля, а глубина всасывания до 6-7 метров, в отдельных конфигурациях до 15-16 метров.
На современных моделях устанавливаются итальянские роторно-кулачковые насосы с инжекционным воздушным охлаждением, обеспечивающие максимальный вакуум до 93 процентов и стабильную работу в температурном диапазоне от минус 20 до плюс 40 градусов Цельсия.
Водяная система высокого давления включает трехплунжерный насос, барабан с гидроприводом для намотки и размотки высоконапорного рукава, а также укладчик рукава. Производительность водяного насоса составляет от 12,7 до 212 литров в минуту, рабочее давление достигает 150-200 бар. Длина рукава высокого давления варьируется от 100 до 120 метров, что позволяет обслуживать протяженные участки трубопроводов без перестановки машины.
Сводные технические параметры оборудования
| Параметр | Илососная часть | Каналопромывочная часть | Единица измерения | Примечание |
|---|---|---|---|---|
| Объем рабочей емкости | 5,75–10 | - | м³ | Стальной лист 6 мм |
| Объем бака чистой воды | - | 1,3–5,45 | м³ | Подогрев в зимний период |
| Производительность насосного агрегата | 720–3600 | 12,7–212 | м³/ч и л/мин | Роторно-кулачковый и трехплунжерный |
| Рабочее давление | до 0,08 МПа (разрежение) | 70–200 | бар | Зависит от диаметра трубы |
| Глубина всасывания | 6–16 | - | м | Быстроразъемные соединения |
| Диаметр очищаемых труб | - | 50–1200 | мм | Гидромонитор с соплами |
| Длина рукава высокого давления | - | 100–120 | м | Барабан с гидроприводом |
Принцип работы илососного оборудования
Илососная машина как составная часть комбинированной техники предназначена для вакуумной очистки колодцев, выгребных ям, септиков, отстойников, ливневой и канализационной сетей от ила или нефтешлама с транспортировкой его к месту выгрузки. Оборудованные илососами машины применяются для очистки колодцев и отстойников очистных сооружений промышленных организаций, а также для забора, транспортировки и выгрузки жидких неагрессивных и невзрывоопасных отходов.
Принцип вакуумной загрузки основан на создании разрежения в герметичной цистерне. Вакуумный насос откачивает воздух из внутреннего объема емкости, в результате чего в ней формируется давление ниже атмосферного. Под действием разности давлений содержимое колодца или отстойника через всасывающую магистраль устремляется внутрь цистерны.
Всасывающая магистраль комплектуется рукавами с условным проходом 100 миллиметров и быстроразъемными соединениями, что позволяет оперативно наращивать длину всасывающей линии при работе с глубокими колодцами.
Для размыва плотных слежавшихся иловых отложений, которые не могут быть удалены исключительно вакуумным способом, илососная машина оснащается системой гидроразмыва. В состав этой системы входит плунжерный насос высокого давления, размывочный пистолет и барабан с рукавом высокого давления. Оператор направляет струю воды под давлением на уплотненный осадок, разрушает его структуру и превращает в текучую суспензию, которая затем беспрепятственно засасывается через всасывающую магистраль.
Важным элементом илососного оборудования является шламовый насос, который может применяться в некоторых конфигурациях для перекачки особенно вязких и загрязненных сред с высоким содержанием твердых включений. Шламовые насосы способны работать с суспензиями, содержащими песок, мелкий гравий и другие абразивные частицы, что делает их незаменимыми при очистке пескоуловителей и донных отложений ливневых коллекторов.
Гидродинамическая промывка! Технологии и оборудование
Каналопромывочная техника в составе комбинированной машины реализует метод гидродинамической промывки трубопроводов.
Сущность метода заключается в подаче воды под высоким давлением через высоконапорный рукав к гидромонитору специальной насадке, которая создает мощные компактные струи, направленные под углом к стенкам трубы. Реактивная сила струй заставляет гидромонитор продвигаться вперед по трубопроводу, одновременно размывая отложения и транспортируя их к колодцу, из которого производится откачка.
Гидромонитор это устройство для создания плотной, движущейся с большой скоростью струи воды. Конструкция гидромонитора включает корпус с системой сопел, количество и расположение которых определяет характер воздействия на очищаемую поверхность. Задние сопла создают реактивную тягу, обеспечивающую самопродвижение насадки внутри трубы, а передние сопла направлены под небольшим углом вниз и производят эффективное вымывание загрязнений с донной части трубопровода.
Давление воды, подаваемое на гидромонитор, составляет от 70 до 200 бар в зависимости от диаметра и материала трубопровода, а также от характера отложений. Для эффективного смыва жировых отложений в полимерных трубах достаточно давления 70 бар, тогда как для удаления твердых осадков и минеральных отложений требуется давление в диапазоне 70-110 бар и выше.
Диаметр очищаемых труб варьируется от 50 до 1200 миллиметров, что позволяет применять комбинированную машину для обслуживания как внутриквартальных сетей малого сечения, так и магистральных коллекторов большого диаметра.
Напорный коллектор в составе каналопромывочного оборудования обеспечивает распределение потоков рабочей жидкости между насосом высокого давления, барабаном с рукавом и системой управления.
Герметичность напорного коллектора критически важна для поддержания стабильного давления и предотвращения утечек, которые могут привести к снижению эффективности промывки и повышенному расходу воды. Современные модели комплектуются быстросъемными соединениями и предохранительными клапанами, срабатывающими при превышении допустимого давления.
Основные преимущества гидродинамического метода
- восстановление пропускной способности трубопровода без вскрытия грунта;
- возможность работы с трубами различного диаметра и материала;
- высокая скорость устранения засоров по сравнению с механическими методами;
- отсутствие агрессивного химического воздействия на стенки труб;
- совместимость с вакуумной откачкой размытых масс в едином цикле.
Комбинированная машина в обслуживании ливневой канализации и дренажных систем
Ливневая канализация это одну из наиболее сложных для обслуживания подземных коммуникаций. Специфика эксплуатации ливневых коллекторов обусловлена неравномерностью нагрузки: в периоды интенсивных осадков и таяния снегов объем сточных вод многократно возрастает, а вместе с ним увеличивается и количество загрязнений, поступающих в систему. Дождеприемники и пескоуловители аккумулируют песок, листву, мелкий строительный мусор и нефтепродукты, которые постепенно формируют плотные донные отложения.
Илососная машина позволяет эффективно решать задачи очистки ливневой канализации от донных отложений. Вакуумное оборудование обеспечивает быстрое удаление накопившегося осадка из пескоуловителей и дождеприемных колодцев, а система гидроразмыва позволяет взрыхлить слежавшиеся массы перед откачкой. Каналопромывочное оборудование, в свою очередь, обеспечивает профилактическую очистку водосточных труб и коллекторов, устраняя засоры и восстанавливая пропускную способность сети.
- Дренажная система также относится к сфере применения комбинированной техники. Дренажные коллекторы, отводящие грунтовые воды от фундаментов зданий и сооружений, подвержены заиливанию и зарастанию корневой системой растений. Гидродинамическая промывка позволяет разрушить корневые включения и удалить наносы, а илососное оборудование обеспечивает откачку размытых загрязнений.
- Важно отметить, что для дренажных систем с малым уклоном требуется особо тщательная промывка с последующей откачкой, поскольку остаточные отложения могут быстро привести к повторному засорению.
- Септики и выгребные ямы, обслуживаемые комбинированной машиной, требуют регулярного удаления накопившегося осадка. Фекальные стокиэто сложную многокомпонентную среду, содержащую органические и минеральные включения, жиры и поверхностно-активные вещества.
Вакуумная загрузка позволяет быстро откачать жидкую фракцию, а гидроразмыв привести в текучее состояние плотный осадок на дне септика. После откачки содержимое транспортируется на илоприемник или специализированные очистные сооружения для дальнейшей обработки и утилизации.
Практические аспекты эксплуатации и технического обслуживания
Эффективность работы комбинированной илососно-каналопромывочной машины напрямую зависит от соблюдения регламента технического обслуживания. Водяной насос высокого давления обслуживается отдельно от шасси, что объясняется специфическим режимом работы самой машины: основное время работы насос функционирует на стоянке, при этом нагрузка на его узлы существенно отличается от нагрузок на двигатель шасси.
Ежесменное обслуживание насоса каналопромывочной установки включает проверку уровня масла в картере, осмотр состояния уплотнений и соединений на предмет утечек, проверку работы предохранительного клапана.
Особое внимание уделяется состоянию высоконапорного рукава: малейшие повреждения наружного слоя, потертости или вздутия могут свидетельствовать о критическом износе армирующего каркаса и требовать немедленной замены рукава. Эксплуатация поврежденного рукава под давлением создает опасность разрыва и травмирования персонала.
Сезонный фактор оказывает существенное влияние на эксплуатацию техники. В зимний период вода в баках и трубопроводах может замерзнуть, что приводит к разрыву арматуры и выходу из строя насосного оборудования. Для предотвращения замерзания предусмотрен подогрев баков с технологической водой, цистерны для ила и отсека с оборудованием.
Теплозащитная облицовка заднего отсека и автономный электрофакельный отопитель обеспечивают устойчивую работу механизмов даже при отрицательной температуре окружающего воздуха до минус 20 градусов Цельсия.

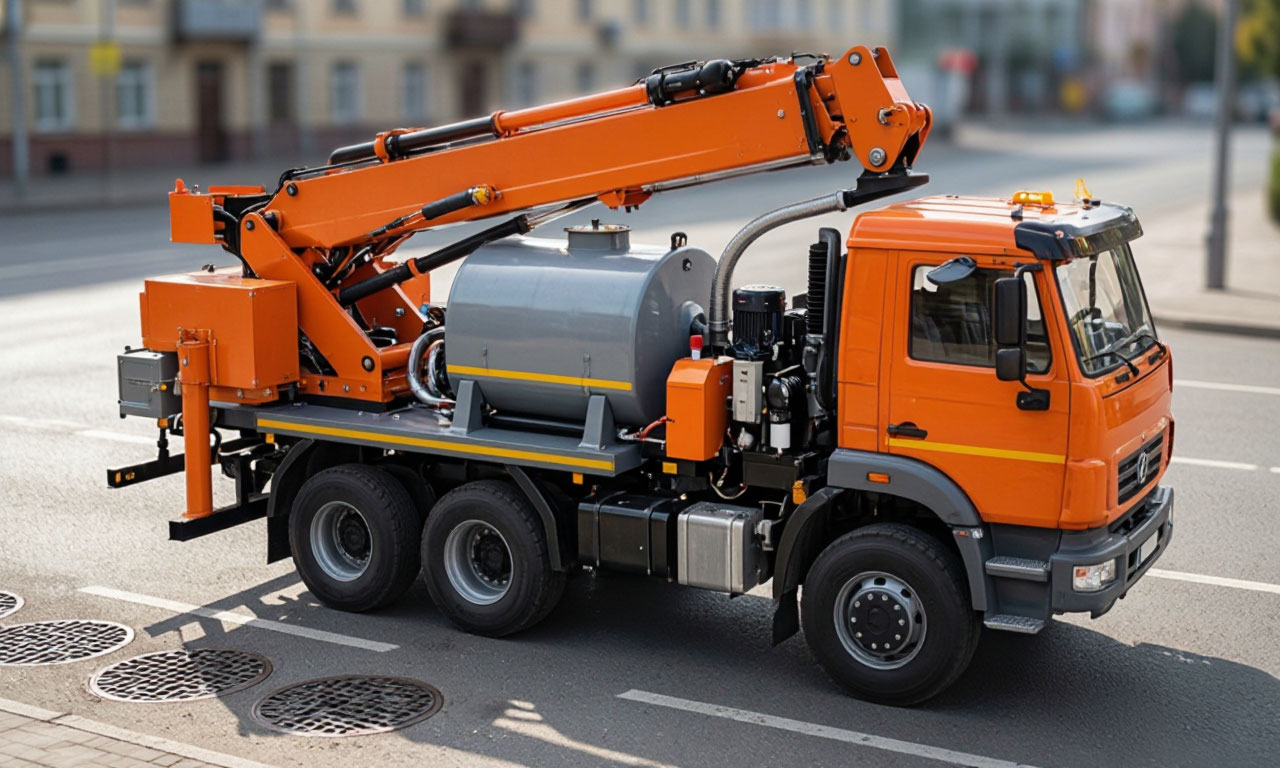

Перед началом работы на проезжей части необходимо выставить ограждающие конусы и включить проблесковые маячки. Машину следует располагать как можно ближе к тротуару, чтобы не стеснять движение транспорта, но при этом обеспечивая безопасный доступ оператора к колодцу. Рабочим запрещается включать и выключать механизмы илососа, заводить машину или садиться за руль эти операции выполняет только водитель-оператор спецтехники.
При работе с колодцами, в которых возможно скопление взрывоопасных газов, категорически запрещается курить и пользоваться открытым огнем. Это требование обусловлено тем, что в канализационных сетях в результате процессов брожения органических отходов выделяется метан, который в определенных концентрациях образует взрывоопасную смесь с воздухом. При воспламенении двигателя илососа нельзя применять для тушения воду гасить пламя следует песком, землей, брезентом или углекислотным огнетушителем.
Твердые включения и донные отложения- методы борьбы
Твердые включения в сточных водахэто одну из наиболее серьезных проблем при эксплуатации канализационных сетей. К ним относятся песок, гравий, осколки кирпича и бетона, металлические предметы, текстильные волокна и другие компоненты, которые не поддаются биологическому разложению и накапливаются в трубопроводах. Донные отложения формируются в результате осаждения взвешенных веществ, содержащихся в сточных водах, и со временем уплотняются, образуя плотный слой, сокращающий живое сечение трубы.
Комбинированная машина позволяет эффективно бороться с твердыми включениями и донными отложениями благодаря сочетанию двух методов воздействия. Гидродинамическая промывка разрушает структуру отложений и вымывает их из трубопровода, а вакуумная загрузка обеспечивает удаление размытых масс из колодца. При этом важно правильно подобрать режим промывки: для рыхлых отложений достаточно давления 70-80 бар, тогда как для плотных минерализованных осадков требуется давление не менее 110-150 бар.
В некоторых моделях комбинированных машин применяется метод пневмоимпульсной очистки, основанный на использовании энергии сжатого воздуха. Импульсные воздействия на стенки трубопровода вызывают разрушение твердых отложений и их отслаивание от внутренней поверхности трубы. Этот метод особенно эффективен для восстановления пропускной способности трубопроводов, заросших твердыми минеральными отложениями, и может применяться как для бытовой, так и для промышленной канализации.
Для извлечения крупных твердых включений, которые не могут быть удалены вакуумным способом, предусмотрен комплект всасывающих рукавов с насадками различного диаметра. Оператор может заменить стандартную насадку на специальную, предназначенную для работы с крупными фракциями, что расширяет функциональные возможности машины при очистке колодцев от строительного мусора и крупногабаритных предметов.
Последовательность операций при ликвидации сложного засора
- Диагностика состояния трубопровода и определение границ засора.
- Установка машины на позицию с обеспечением безопасного доступа к колодцам.
- Запуск промывочного комплекса и подача гидромонитора в полость трубы.
- Размыв отложений струями высокого давления с постепенным продвижением насадки.
- Откачка размытой суспензии через всасывающую магистраль в цистерну.
- Контрольная промывка участка и проверка восстановленной пропускной способности.
Илоприемники и утилизация отходов
Илоприемник это специализированное сооружение или площадку, предназначенную для приема и временного хранения иловых отложений, извлеченных из канализационных сетей и очистных сооружений. Комбинированная илососно-каналопромывочная машина осуществляет транспортировку собранных отходов к илоприемнику, где производится их разгрузка. Процесс выгрузки может осуществляться как самотеком при подъеме цистерны, так и с применением поршневого вытеснения, в зависимости от конструкции конкретной модели.
Утилизация иловых отложений требует соблюдения санитарных норм и природоохранного законодательства. Отходы, собранные из канализационных сетей, относятся к категории опасных и подлежат обезвреживанию или захоронению на специализированных полигонах. Современные илоприемники оснащаются системами обезвоживания и обеззараживания осадка, что позволяет снизить объем отходов, подлежащих захоронению, и получить вторичное сырье для производства удобрений или строительных материалов.
Транспортировка жидких отходов к месту утилизации осуществляется в герметичной цистерне, что исключает загрязнение окружающей среды и распространение неприятных запахов. Конструкция цистерны предусматривает наличие указателя уровня заполнения и системы сигнализации, предотвращающей перелив при загрузке. После завершения рабочей смены цистерна подлежит обязательной промывке и дезинфекции в соответствии с санитарными требованиями.
Экономическая эффективность и перспективы развития
Применение комбинированной илососно-каналопромывочной машины на базе КАМАЗ обеспечивает значительный экономический эффект за счет сокращения парка специализированной техники. Вместо приобретения и содержания двух отдельных машин илососной и каналопромывочной коммунальное предприятие получает одно универсальное транспортное средство, способное решать весь спектр задач по обслуживанию канализационных сетей.
Сокращение единиц техники приводит к снижению расходов на топливо, техническое обслуживание, ремонт и хранение. Уменьшается потребность в водительском составе и операторах спецоборудования. Сокращается время на передислокацию между объектами, поскольку одна машина выполняет последовательно все необходимые операции на участке без ожидания прибытия второй единицы техники.
Современные тенденции развития комбинированной техники связаны с внедрением дистанционного управления. Пульт дистанционного управления позволяет оператору работать непосредственно в зоне колодца, обеспечивая удобство и легкость управления всеми механизмами. Это не только повышает производительность труда, но и улучшает условия безопасности, поскольку оператор находится в поле зрения и может оперативно реагировать на изменение обстановки.
Дальнейшее совершенствование конструкции связано с применением более эффективных насосных агрегатов, снижением металлоемкости цистерн за счет использования высокопрочных сталей, а также с интеграцией систем мониторинга и диагностики, позволяющих отслеживать техническое состояние оборудования в режиме реального времени. Развитие систем рекуперации энергии и повторного использования технологической воды способствует снижению эксплуатационных затрат и повышению экологичности процесса очистки.
Комбинированная илососно-каналопромывочная машина на базе КАМАЗ остается незаменимым инструментом в арсенале спецтехники коммунального хозяйства. Сочетание мощного вакуумного оборудования, высоконапорной гидродинамической системы и продуманной эргономики делает ее универсальным решением для обслуживания ливневой канализации, фекальных стоков, септиков и дренажных систем, обеспечивая высокое качество работ при оптимальных эксплуатационных затратах.
